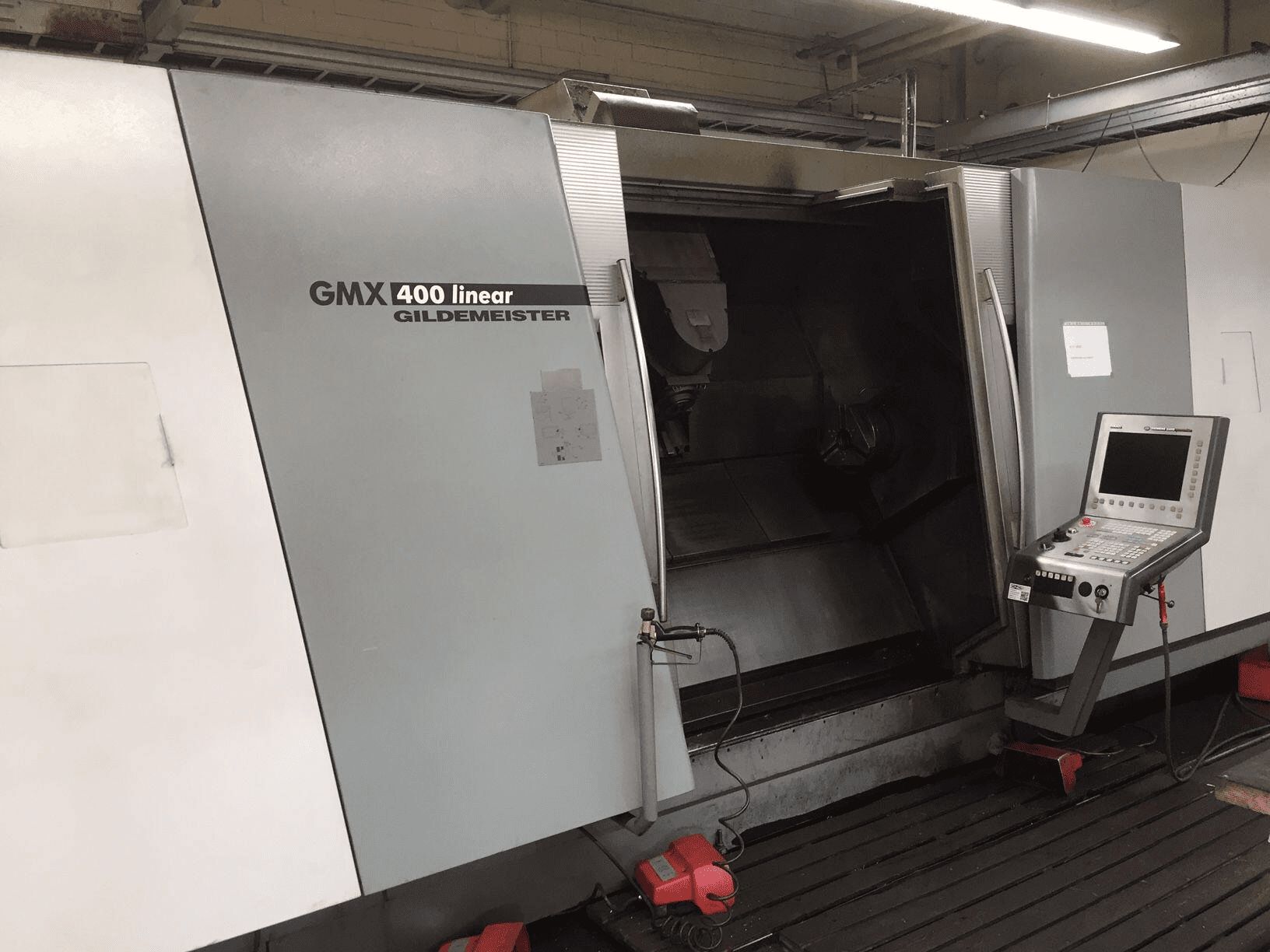

DMG GMX 400 Linear

CNC Fräs- und Drehzentrum
Maschinentyp: DMG GMX 400 linear

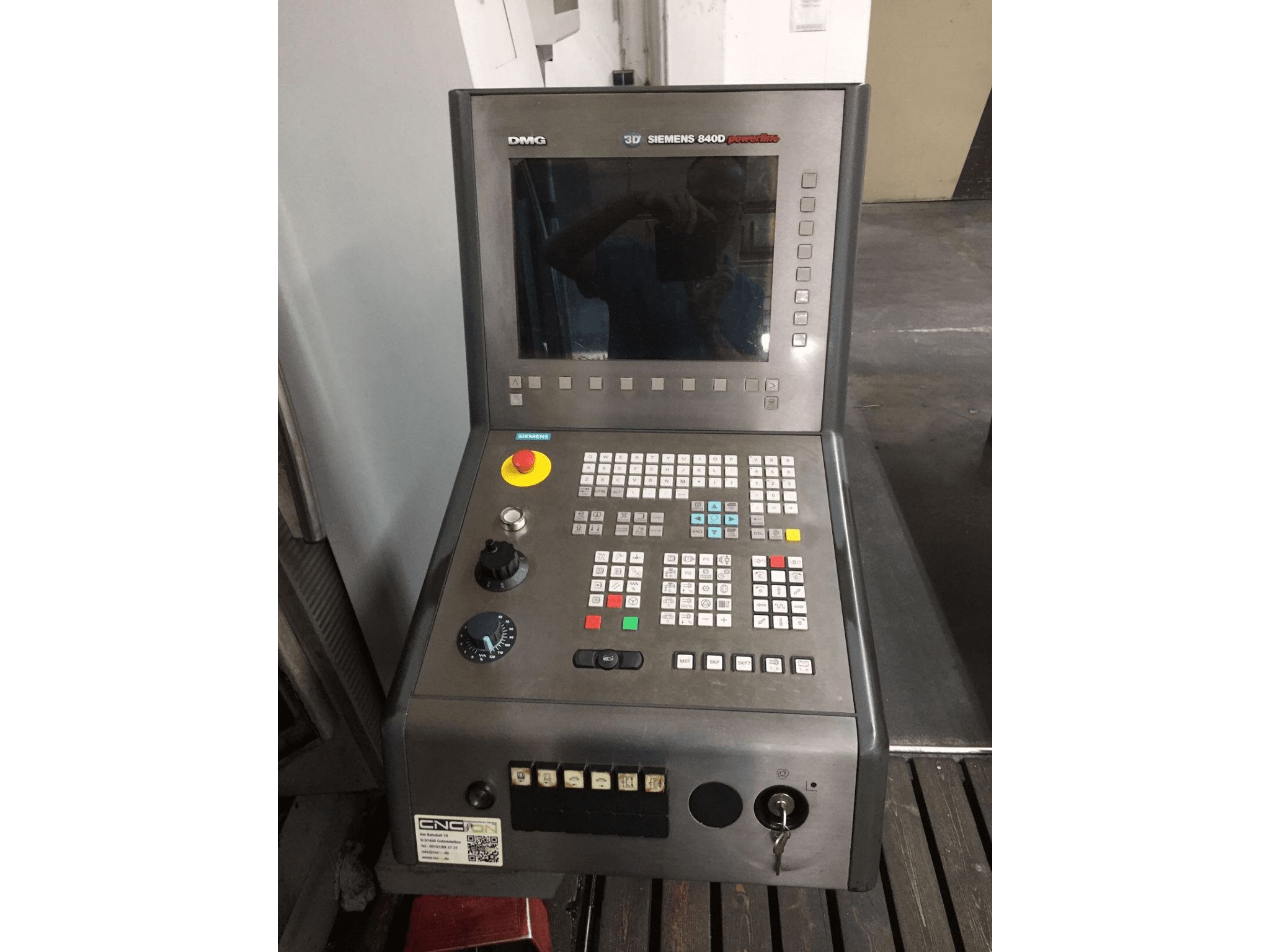

Steuerung: Siemens 840 D Powerline
Baujahr: 2007
Download PDF-Datenblatt

Technische Daten

Max. Drehlänge: [mm]   1.500
Drehdurchmesser: [mm]   640 / 400
Stangendurchlaß: [mm]   92
C-Achse   0,001°

Drehzahlbereich: [1/min.]   4.000
Antriebsleistung: [kW]   45 / 36
Drehmoment: [Nm]   730

Verfahrwege:
X-Achse: [mm]   550
Y-Achse: [+/- mm]   180 ( +/- 90)
Z-Achse: [mm]   1.585
Eilgang: (X/Y/Z) [m/min.]   40 / 24 / 60

Gegenspindel
Drehzahlbereich: [1/min.]   4.000
Antriebsleistung: [kW]   45 / 36
Stangendurchlaß: [mm]   92
C-Achse

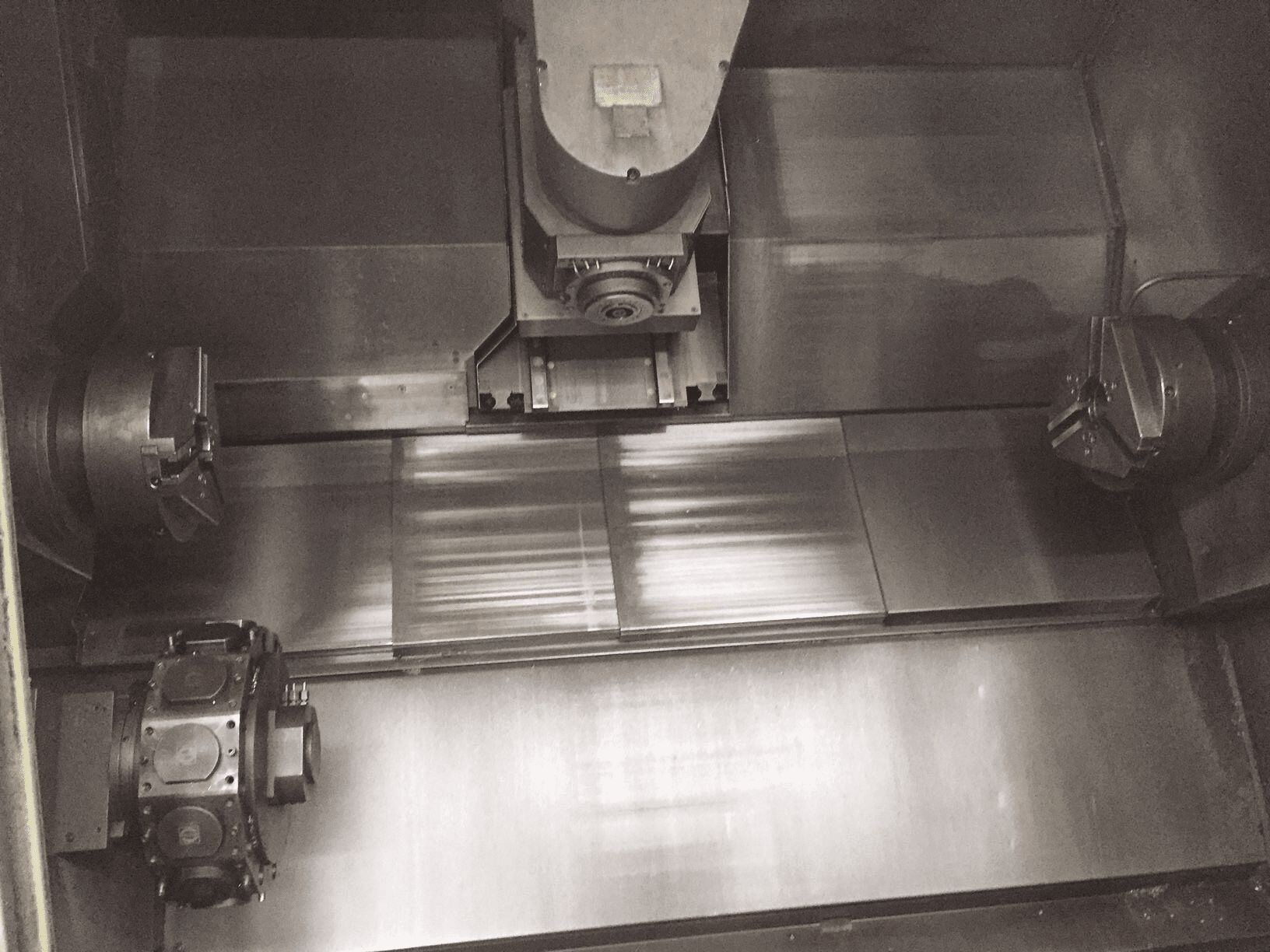

CNC-Spindel schwenkbar für Fräs- und Dreharbeiten
Drehzahlbereich: [1/min.]   12.000
Antriebsleistung: [kW]   22 / 13,2
Drehmoment: [Nm]   100
Werkzeugaufnahme:   HASK 63
B-Achse   +/- 120°
B-Achse   3 fach Hirthverzahnung 1°
Werkzeugwechsler
Werkzeugwechselzeit: [s]   1,6
Werkzeugplätze:   60

Unterer Revolver
angetriebene Werkzeuge   12


Ausstattungsmerkmale

Hochdruckpumpen   80 bar
Kühlmittelanlage   980 Liter

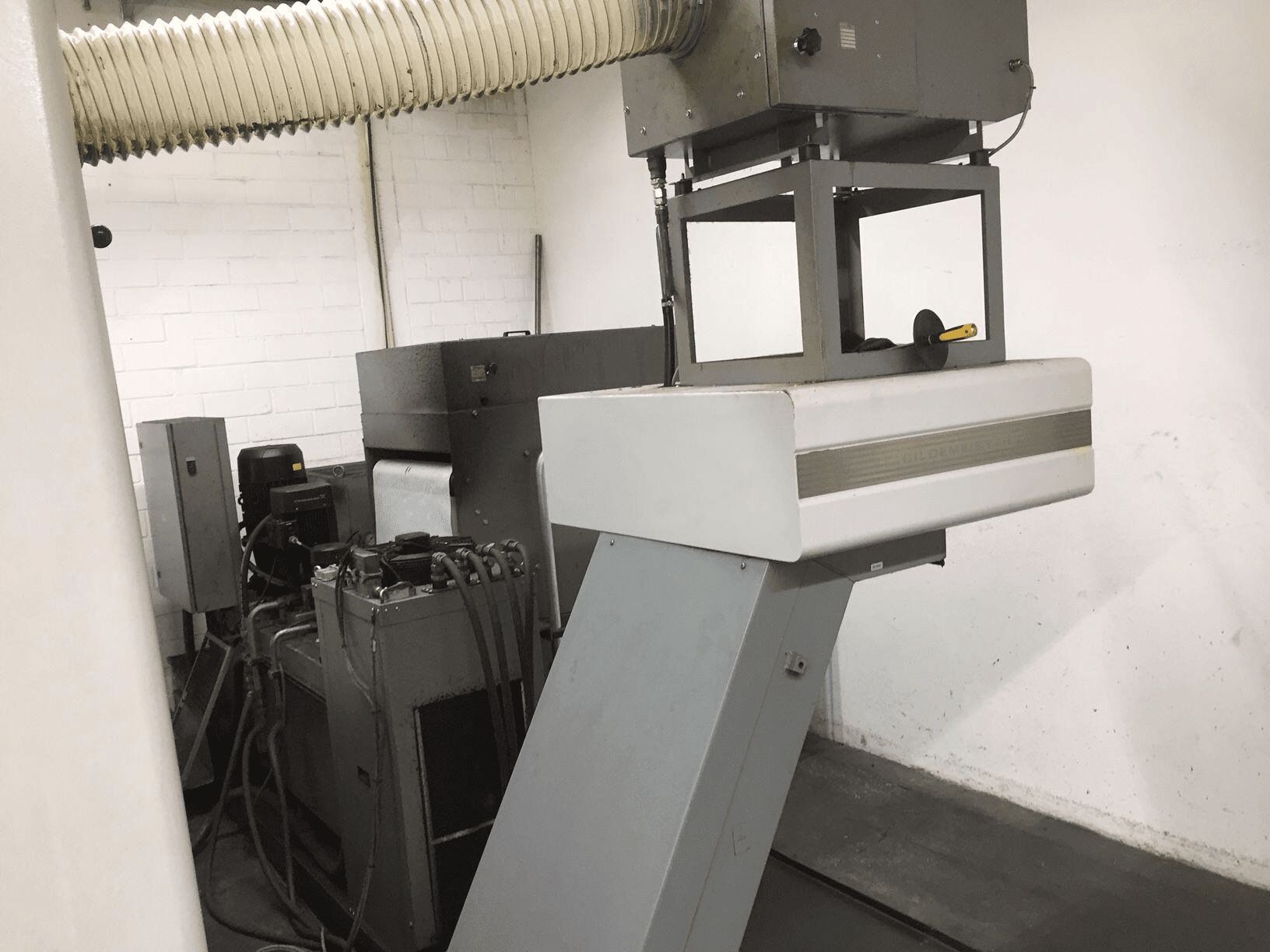

Späneförderer
Kühlmittelpistole
Luft durch Spindelmitte
Ölnebelabsaugung
  Revolverkopflünette mit Oelzuführung
3-Backenfutter [mm]   KFD-HS 315-91 Röhm
  Automatiktüren
